Artikuluaren laburpena: Konektoreen injekzio-moldeaketaKonektore elektronikoetan erabiltzen diren plastikozko karkasa zehatz eta iraunkorrak eta osagai isolatzaileak ekoizteko fabrikazio prozesu kritikoa da. Materialen aukeraketatik eta moldeen ingeniaritzatik dimentsioko ikuskapena eta ekoizpenaren koherentziaraino, etapa bakoitzak konektoreen errendimenduan eragiten du.Qirendoitasun-konektoreak moldatzeko soluzioetan espezializatuta dago, eta automozio-elektronika, etxetresna elektrikoetako, industria-ekipamenduetako eta beste produktu elektronikoetako aplikazioetarako erreminta pertsonalizatuak, doitasun-mekanizazioa eta fabrikazio-laguntza eskaintzen ditu. Prozesua ulertzeak produktuen diseinatzaileei eta erosketa-taldeei kalitateari, kostuei eta epe luzerako ekoizpenaren fidagarritasunari buruzko erabakiak hartzen laguntzen die.

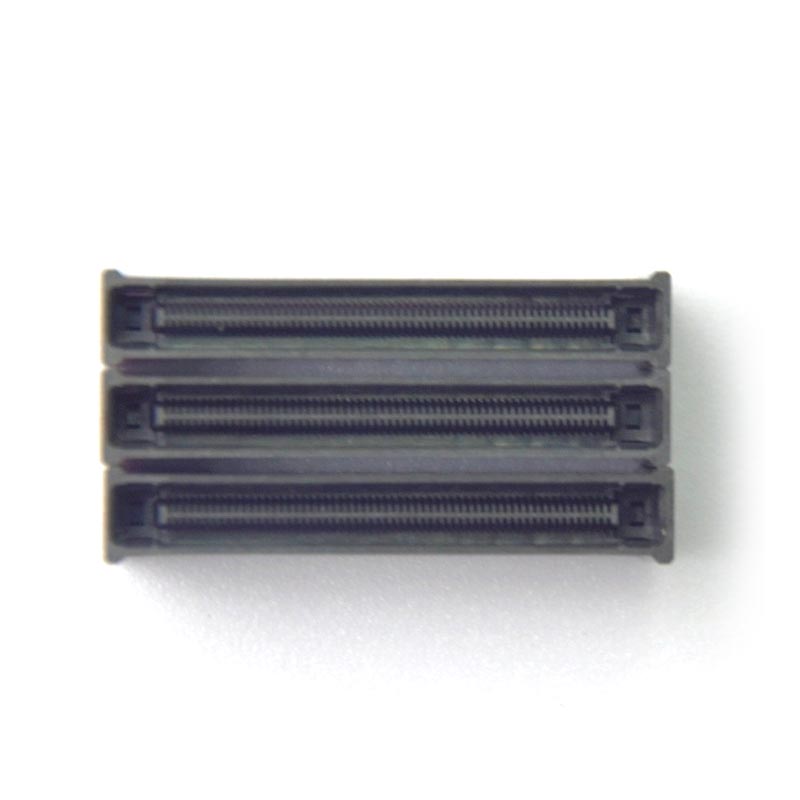

Konektoreen injekzio-moldeaketa fabrikazio-prozesu bat da, zeinetan urtutako material termoplastikoa doitasunez diseinatutako moldearen barrunbe batean injektatzen da, hozten eta kanporatzen den osagai amaitu bat sortzeko. Oso erabilia da plastikozko karkasak, terminal euskarriak, egitura isolatzaileak, babes-maskorrak eta konektore elektriko eta elektronikoetarako beharrezkoak diren beste pieza batzuk fabrikatzeko.
Erabilera orokorreko plastikozko osagai askok ez bezala, konektore-piezek sarritan irekidura txikiak, horma meheak, blokeo-ezaugarri korapilatsuak eta estuki banatutako terminal-posizioak dituzte. Ezaugarri hauek metalezko kontaktuekin eta elkartze-osagaiekin batera funtzionatu behar dute. Nahiz eta dimentsioko desbideratze txiki batek muntaian, txertatzeko indarran, terminalen lerrokaduran edo konexio elektrikoaren fidagarritasunean eragina izan dezake.
Hori dela eta, konektoreen moldaketa arrakastatsua materialen ingeniaritza koordinatuaren, moldeen diseinuaren, makinen ezarpenen eta ikuskapen prozeduren araberakoa da. Qiren-ek doitasun-konektoreen injekzio-moldeaketa soluzioak eskaintzen ditu aplikazio zorrotzetarako plastikozko osagai pertsonalizatuak eta tresnak bilatzen dituzten bezeroentzat.
Aplikazio tipikoak honako hauek dira:
Zehaztasuna oinarrizkoa da konektoreen errendimendurako, moldatutako karkasak kontaktu eroaleen posizioa eta euskarria ezartzen duelako. Bere dimentsioek eragina dute osagaiak nola lotzen diren, terminalak nola finkatuta geratzen diren eta konektoreak behin eta berriz erabiltzen direnean.
Hainbat faktorek zehaztasun-konektoreen moldaketa zorrotzagoa egiten dute plastikozko moldaketa-aplikazio konbentzional askok baino.
Terminal-pasa, barrunbeen dimentsioak, blokeo-egiturak eta elkartze-azalerak onartutako ingeniaritza-planoetara egokitu behar dira. Perdoiak osagai bakoitzaren eskakizun funtzionalen arabera ezarri behar dira, ezaugarri bakoitzari alferrikako tolerantzia estua aplikatu beharrean.
Plastikozko karkasak isolamendu egokia eman behar du aurreikusitako funtzionamendu-ingurunerako. Material-hautaketak, hormaren lodiera, ihesaren distantzia, sakea eta hutsuneak edo kutsadura egoteak segurtasun elektrikoa eragin dezakete. Baldintzak produktuaren estandar eta funtzionamendu baldintzen arabera ebaluatu behar dira.
Konektoreen karkasak txertatzeko indarrak, bibrazioak, tenperatura-aldaketak eta errepikatzen diren lotze-zikloak izan ditzakete. Moldeatutako osagaiak bere formari eutsi behar dio eta terminalei eutsi behar die pitzadurarik, gehiegizko deformaziorik edo atxikipen-galerarik gabe.
Prototipo arrakastatsua abiapuntua baino ez da. Fabrikatzaileek dimentsio errepikagarriak eta errendimendu funtzionalak mantendu behar dituzte ekoizpen loteetan, moldeen barrunbeetan eta material loteetan. Prozesamendu egonkorrak saihestu daitezkeen txatarra, birlanketa eta muntaketa-etenaldiak murrizten ditu.
Materialen hautaketak moldagarritasunari, uzkurtzeari, beroarekiko erresistentziari, isolamenduaren errendimenduari, erresistentzia mekanikoari, hezetasunaren sentikortasunari eta azken osagaien kostuari eragiten die. Erretxina onena konektorearen diseinuaren eta funtzionamendu-ingurunearen araberakoa da.
| Materiala | Funtsezko Ezaugarriak | Aplikazio potentzialak | Hautaketa gogoetak |
|---|---|---|---|
| PBT | Dimentsio-egonkortasun ona eta isolamendu elektrikoa | Karkasa elektrikoak eta etxetresna elektrikoen konektoreak | Ebaluatu bero-esposizioa, uzkurdura eta hezetasun-baldintzak. |
| PA (nylona) | Erresistentzia mekaniko eta gogortasun ona | Automobilgintza eta industria konektoreak | Kontuan hartu hezetasunaren xurgapena eta dimentsioetan duen eragina. |
| LCP | Deformazio potentzial baxua eta altuera fineko diseinuetarako egokitasuna | Konektore elektroniko trinkoak eta dentsitate handikoak | Materialaren fluxua eta moldaketa baldintzen arretaz kontrolatzea eskatzen du. |
| PPS | Tenperatura altuko gaitasuna eta erresistentzia kimikoa | Aplikazio elektriko eta industrial espezializatuak | Prozesatzeko baldintzak, kostua eta diseinu mekanikoa ebaluatzea. |
| Beira-zuntzez indartutako erretxina | Zurruntasuna hobetu eta zuzeneko uzkurdura murriztua formulazio egokietan | Egiturazko konektoreen karkasak | Zuntzaren orientazioak deformazioan eta dimentsioko zehaztasunean eragin dezake. |
Material hauek ez dira trukagarriak. Ingeniariek erretxinaren kalifikazioa, funtzionamendu-tenperatura, suaren erresistentzia-baldintzak, propietate dielektrikoak, esposizio kimikoa eta aplikagarriak diren arau-eskakizunak berrikusi behar dituzte zehaztapen bat amaitu aurretik.
Orientazio gehigarrirako, arakatu Qiren-en konektoreen injekzio-moldeaketa irtenbideak eta erlazionatutako doitasun-moldeak fabrikatzeko gaitasunak.
Konektoreen injekzio-moldaketa proiektu fidagarri batek lan-fluxu egituratu bati jarraitzen dio. Sekuentzia alda daiteke osagaien geometriaren, txertatzeko eskakizunen, produkzio-bolumenaren eta ikuskapen-irizpideen arabera, baina funtsezko faseek antzekoak izaten jarraitzen dute.
Metalezko terminalak dituzten konektoreetarako, txertaketaren kokapen eta atxikipena arreta berezia eskatzen dute. Txertaketa automatizatua kargatzea edo muntatzea egokia izan daiteke bolumen handiagoko programetarako, baldin eta ekipoak osagaien lerrokadura etengabe mantentzen badu.
Tresneria hasi aurretik hartutako diseinu-erabakiek gero aldaketa garestiak saihes ditzakete. Fabrikagarritasunerako diseinuaren berrikuspen batek osagaia nola bete, hoztu, kanporatu, muntatu eta funtzionatuko duen aztertu beharko luke azken aplikazioan.
Praktikoa denean, hormaren lodiera nahiko uniformeak betetzea eta hoztea koherentea sustatzen laguntzen du. Lodiera bapateko trantsizioek hondoratzeko markak, barneko tentsioak edo deformazioa eragin dezakete. Saihetsak eta ertzak behar den indarra emateko diseinatu behar dira alferrikako sekzio lodiak sortu gabe.
Atearen kokapenak betetze-ereduei, soldadura-lerroen kokapenari, paketatzeari eta gainazaleko itxurari eragiten die. Konektoreen karkasetan, atea parekatzeko gainazal kritikoak, terminal-poltsikoak eta tentsio mekanikoko eremuak kontuan hartuta kokatu behar da.
Zirriborro-angelu egokiek eta ondo diseinatutako kanporatze-sistemek moldatutako piezak askatzen laguntzen dute ezaugarri delikatuak kaltetu gabe. Beharrezko zirriborroa erretxina, gainazaleko ehundura, piezaren geometria eta dimentsio-baldintzen araberakoa da.
Txertatutako konektoreetarako, metalezko terminalek zehaztutako posizioetan egon behar dute injekzio eta hozte osoan. Moldearen euskarria, txertatzeko kargaren zehaztasuna, erretxina-fluxua eta hedapen termikoa eragiten dute plastikozko etxebizitzaren eta metalezko osagaien arteko azken harremanean.
Diseinu praktika erabilgarriak hauek dira:
Konektoreen injekzio-moldaketaren kalitate-kontrolak moldatutako osagaiaren itxurari eta funtzionalaren errendimenduari aurre egin behar die. Pieza batek itxura onargarria izan dezake terminalen lerrokatze desegokia, dimentsio-noraeza edo atxikipen mekaniko nahikoa ez duen bitartean.
Ikuskapen-plan praktikoak kontrol hauek izan ditzake:
Ohiko akatsak eta haien arrazoi potentzialak honako hauek dira:
| Akatsa | Kausa posiblea | Ikuspegi zuzentzailea |
|---|---|---|
| Flasha | Banaketa-lerroen hutsuneak, gehiegizko presioa edo moldearen higadura | Ikuskatu tresnen egoera eta optimizatu prozesatzeko ezarpenak. |
| Plano laburrak | Betetze eskasa, fluxu mugatua edo aireztapen desegokia | Berrikusi atearen diseinua, aireztapena eta betetze-parametroak. |
| Warpage | Hozte irregularra, materialaren orientazioa edo uzkurtze diferentziala | Hobetu hozte-balantzea eta berrikusi geometria eta material aukeraketa. |
| Konketa Markak | Atal lodiak edo ontziratzea eta hoztea nahikoa ez | Optimizatu hormaren geometria eta paketatze-baldintzak. |
| Terminal desegokia | Txertatu mugimendua, tresnen aldakuntza edo karga ez-koherentea | Hobetu txertatzeko kokapena, euskarria eta dimentsioko egiaztapena. |
Onarpen-mugak eta proben maiztasuna produktuaren zehaztapenen, bezeroen eskakizunen eta arrisku-mailaren arabera zehaztu behar dira. Segurtasunerako kritiko edo fidagarritasun handiko aplikazioetarako, baliteke baliozkotze gehigarria beharrezkoa izatea.
Konektore guztiek ez dute erreminten inbertsio edo ikuskapen estrategia bera behar. Ondorengo konparaketak aplikazioaren eskakizunek fabrikazioaren ikuspegian nola eragiten duten erakusten du.
| Baldintza | Konektore estandarra | Zehaztasun-konektorea |
|---|---|---|
| Geometria | Ezaugarri nahiko sinpleak | Pisu fineko barrunbeak eta xehetasun konplexuak |
| Tolerantzia Estrategia | Batzar orokorreko eskakizunetan oinarrituta | Funtzioetan oinarritutako muga estuagoak jasotzen dituzte funtzio kritikoek |
| Tresneria | Ohiko moldeen konfigurazioa egokia denean | Barrunbe, hozte, aireztapen eta lerrokatze kontrola zorrotzagoak |
| Ikuskapena | Ikusizko eta dimentsioko egiaztapenak | Metrologia zehatza eta egiaztapen funtzional osagarria |
| Prozesuaren Arriskua | Batez ere betegarriarekin eta dimentsio orokorrekin lotuta | Terminalaren posizioa, estekatze-egokia, deformazioa eta atxikipena izan ditzake |
Bereizketa ez da soilik produktuaren tamainaren kontua. Konektore txiki batek erreminta oso sofistikatuak behar izan ditzake distantzia estuan dauden terminalak baditu edo zirkuitu-plaka batekin lerrokadura zehatza mantendu behar badu. Ingeniaritza eskakizunek prozesua zehaztu beharko lukete, itxuraren arabera soilik hipotesiek baino.
Hornitzaile bat aukeratzeak esan nahi du ingeniaritza-eskakizunak ekoizpen-emaitza errepikagarri bihurtzeko duen gaitasuna ebaluatzea. Eskaintza lehiakorra garrantzitsua da, baina erreminten kalitateak, prozesuen egonkortasunak, komunikazioak eta laguntza teknikoak ere eragina dute jabetza-kostu osoa.
Konektoreen injekzio-moldeen fabrikatzailea ebaluatzean, kontuan hartu galdera hauek:
Qiren Elektronika plastikozko konektoreen doitasun-moldeetan eta injekzio-moldeaketa soluzio pertsonalizatuetan oinarritzen da. Bere produktuaren informazioaren arabera, konpainiak ±0,01 mm-ko tolerantzia-gaitasun nominala nabarmentzen du, % 99,2ra arteko etekin-tasa jakinarazi du, Alemaniako molde-altzairua, molde-fluxuaren analisia eta MES-en integratutako tailerraren kudeaketa. Zifra hauek piezaren geometria, materiala, neurketa-metodoa eta ekoizpen-baldintzen arabera egiaztatu behar dira proiektuaren ebaluazioan.
Qirenek moldeen optimizaziorako eta bertsio berritzeko laguntza ere deskribatzen du moldeak erabiltzeko lehen urtean. Erosleek gaitasun hauek eztabaida ditzakete beren konektoreen diseinuen eskakizunekin batera, zehaztapen orokorretan bakarrik fidatu beharrean.
Lotutako fabrikazio-informazioa lortzeko, bisitatu Connector Injection Molding produktuaren orria edo arakatu Qiren-en doitasun-moldeak eta osagaiak fabrikatzeko webgunea.
Plastikozko konektoreen karkasak, gorputz isolatzaileak, terminal euskarriak, babes-maskorrak eta geometria zehatza eta ekoizpen errepikakorra behar duten beste osagai batzuk fabrikatzeko erabiltzen da. Aplikazio tipikoen artean automobilgintzako elektronika, etxetresna elektrikoak, automatizazio industriala eta kontsumorako gailu elektronikoak daude.
Ez dago material onena konektore bakoitzerako. PBT eta nylona aukera arruntak dira aplikazio elektriko eta mekaniko askotarako, eta LCP eta PPS dimentsio edo baldintza termiko zorrotzak dituzten diseinuetara egokitu daitezke. Azken hautaketa konektorearen ingurune eragilearen, zehaztapen elektrikoen, karga mekanikoen eta kostuen helburuen araberakoa da.
Lor daitezkeen perdoiak piezen geometriaren, erretxinaren portaeraren, moldeen eraikuntzaren, prozesuen egonkortasunaren eta neurketa metodoen araberakoak dira. Qiren-ek ±0,01 mm-ko tolerantzia-gaitasun nominala zerrendatzen du bere doitasun-moldeaketa eskaintzarako. Erosleek beren diseinu espezifikoaren ezaugarri kritiko bakoitzerako tolerantzia hori bideragarria den baieztatu beharko lukete.
Ohiko arrazoiak honako hauek dira: materialaren manipulazio desegokia, aireztapen eskasa, prozesatzeko parametro okerrak, hozte irregularra, moldeen higadura eta txertaketaren kokapen okerra. Diseinu egituratuaren berrikuspena, prozesu kontrolatuaren leihoa eta arriskuetan oinarritutako ikuskapen-planak arazo horiek identifikatzen eta murrizten lagun dezake.
Bai. Txertatze-moldeak plastikozko konektore-etxe baten barruan metalezko terminalak enkapsulatu edo onartzen ditu. Prozesuak txertatzeko kokapen egokia, moldearen euskarria, materialaren bateragarritasuna eta terminalen lerrokadura eta atxikipena egiaztatzea behar ditu.
Bai. Injekzio-moldeaketa oso egokia da bolumen handiko ekoizpen errepikagarrirako, tresneria, ziklo-baldintzak, materialaren manipulazioa eta ikuskapena behar bezala kontrolatzen direnean. Barrunbe anitzeko moldeek eta automatizazio egokiak irteera hobe dezakete, nahiz eta haien egokitasuna produktuaren konplexutasunaren eta eskariaren araberakoa den.
Eman 2D ingeniaritza marrazkia, 3D CAD fitxategia, aurreikusitako erretxinaren edo materialaren eskakizunak, tolerantzia kritikoak, urteko eskaria, espero den zerbitzu-ingurunea eta edozein zehaztapen funtzional edo arauemaile. Era berean, argitu moldeen fabrikazioa, pieza moldatuak, txertaketa moldatzea edo konponbide konbinatua behar duzun.
Konektoreen injekzio-moldaketak doitasun-tresneria, materialaren hautaketa egokia, prozesaketa kontrolatua eta aplikazioaren kalitate espezifikoa egiaztatzea konbinatzen ditu. Erabaki bakoitzak eragina du konektore bat zenbateraino egokitzen den, kontaktu elektrikoak zein fidagarritasunez onartzen dituen eta denboran zehar nola fabrikatu daitekeen. Dimentsio kritikoak goiz identifikatuz eta ikuskapen-eskakizun argiak ezarriz, produktuen garatzaileek saihes daitezkeen akatsak murrizten dituzte eta hornikuntza-erabaki zehatzagoak har ditzakete.
Qiren-ek doitasun-konektoreen moldeen fabrikazioa eta moldaketa irtenbide pertsonalizatuak eskaintzen ditu aplikazio elektroniko, automozio, etxetresna elektrikoetarako eta industriarako. Konektore berri bat garatzen ari bazara edo lehendik dagoen ekoizpen prozesu bat hobetzen ari bazara,jarri gurekin harremanetanzure marrazkiak, materialen eskakizunak, erreminten zehaztapenak eta ekoizpen-helburuak eztabaidatzeko. Lan egin Qirenekin zure proiektuaren zehaztasun, kalitate eta entrega beharrekin bat datorren fabrikazio irtenbide praktiko bat ebaluatzeko.
