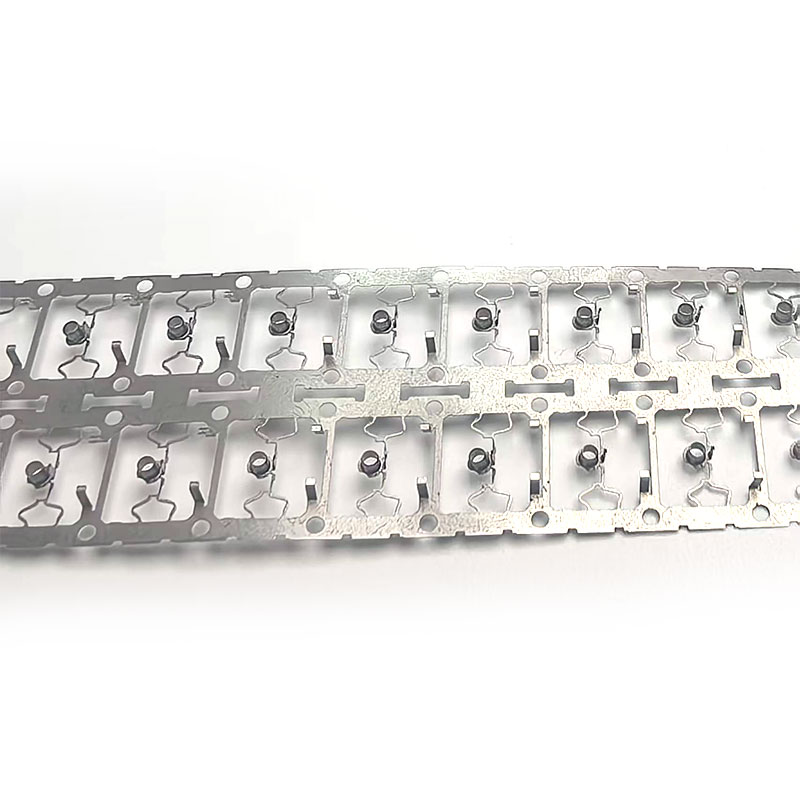

Zehaztasun Elektronikoa estanpatzeko piezakezinbestekoak dira konektoreetan, sentsoreetan, automobilgintzako elektronikan eta komunikazio-gailuetan erabiltzen diren osagai trinkoak, eroaleak eta oso zehatzak ekoizteko.QirenDoitasun estanpazioa EDM teknologiarekin konbinatzen du ±0,005 mm-ko dimentsio-perdoiak dituzten metalezko osagai konplexuak fabrikatzeko, prototipoen garapena eta bolumen handiko ekoizpena onartzen dutenak.
Produktu elektronikoak txikiagoak, meheagoak eta integratuagoak diren heinean, fabrikatzaileek dimentsio estuak mantendu ditzaketen metalezko osagaiak behar dituzte, eroankortasun egonkorra, erresistentzia mekanikoa eta muntaketa-errendimendu fidagarriak eskaintzen dituzten bitartean. Doitasunezko estanpazio elektronikoak terminalak, kontaktu-osagaiak, blindaje-piezak, malguki-elementuak eta beste metal-egitura korapilatsu batzuk produkzio-eskalan osatzeko modu eraginkorra eskaintzen du. EDM moldeen fabrikazioa, zehaztasun estanpazioa, ikuskapen adimenduna eta prozesuen kontrola konbinatuz, Qiren-ek soluzio pertsonalizatuak eskaintzen ditu elektronika, automobilgintzako elektronika, ekipamendu medikoa eta komunikazio aplikazioetarako. ± 0,005 mm-ko dimentsioko tolerantzia-gaitasunari, materialaren moldakortasunari eta gainazaleko kalitatearen kontrolari esker, doitasun-zigilatzea egokia da osagai elektronikoen aplikazio zorrotzetarako.
Aurkibidea
- Zergatik dira garrantzitsuak zehaztasun elektronikoko estanpazio piezak?
- Zeintzuk dira abantaila nagusiak?
- Zein material erabil daitezke?
- Nola fabrikatzen dira zehaztasun estanpazio piezak?
- Non erabiltzen dira?
- Nola hautatu behar dute erosleek zehaztasun estanpazio hornitzaile bat?
- Maiz egiten diren galderak
- Ondorioa
Zergatik dira garrantzitsuak zehaztasun elektronikoko estanpazio piezak?
Produktu elektroniko modernoak gero eta gehiago dira miniaturazko osagai metalikoen mende. Konektore-terminala, blindaje-elementua, kontaktu-malgukia, bateriaren osagaia edo euskarri eroalea ohiko osagai mekaniko baten tamainaren zati bat baino ez izan daiteke, baina produktu osoaren errendimenduan zuzenean eragin dezake.
Horregatik, doitasun-estampaketa txapa ebakitzea eta konformatzea baino gehiago da. Fabrikazio-prozesuak dimentsio-zehaztasuna, materialaren deformazioa, errebak, gainazaleko kalitatea eta errepikakortasuna kontrolatu behar ditu. Aplikazio elektronikoetarako, dimentsio-desbideratze txiki batek ere ukipen-presioan, txertatze-indarrean, eroankortasun elektrikoan, muntaiaren lerrokaduran edo produktuaren iraupenean eragina izan dezake.
Qiren-en produktuaren informazioaren arabera, bere estanpazio-eragiketak EDM moldeen prozesamendua zehaztasun estanpazio eta ikuskapen teknologiekin konbinatzen ditu. Konpainiak dio bere prozesuak ±0,005 mm-ko perdoiak lor ditzakeela aplikazio egokietarako, forma konplexuko piezak, mikro-zuloko osagaiak eta 0,1 mm-tik beherako material ultrameheak barne.
Konbinazio honek zehaztasun estanpazioa bereziki baliotsua egiten du fabrikatzaileek osagai errepikagarriak kantitate handietan behar dituztenean, dimentsio-koherentziari uko egin gabe.
Zeintzuk dira Doitasun Elektronikoen estanpazio-piezen abantaila nagusiak?
1. Dimentsio handiko zehaztasuna
Doitasuneko osagai elektronikoek sarritan zorrotz kontrolatutako dimentsioak behar dituzte miniaturazko muntaiak egokitzeko. Trokelen diseinu aurreratuak, EDM mekanizazioak eta kontrolatutako estanpazio-parametroek dimentsio-aldaera murrizten dute eta piezaren arteko koherentzia hobetu dezakete.
Konektore-terminaletarako eta beste osagai eroaleetarako, dimentsio-zehaztasunak zuzenean eragiten du estaltze-errendimenduan. Geometria koherenteak fabrikatzaileei aurreikusten den txertatze-indarra, kontaktuen kokapena eta muntaiaren bateragarritasuna mantentzen laguntzen die.
2. Geometria konplexuaren gaitasuna
Estanpazio-prozesu tradizionalek mugak izan ditzakete osagaiek zirrikitu sakonak, izkin zorrotzak, zulo mailakatuak, sekzio estuak edo bestelako ezaugarri korapilatsuak dituztenean. EDM-k lagundutako erremintek geometria zorrotz hauetarako trokel-egitura sofistikatuagoak sortzen lagun dezakete.
- Mikro zuloak eta zirrikitu estuak
- Egitura mailakatuak eta sartuak
- Kontaktu-eremu finak
- Angelu zorrotzeko ezaugarriak
- Metalezko osagai ultrameheak
- Malguki txikiak eta egitura eroaleak
3. Masa-ekoizpen eraginkorra
Estanpazio trokela garatu eta balioztatu ondoren, prozesuak pieza koherenteen kantitate handiak sor ditzake ziklo denbora nahiko laburrekin. Horrek zehaztasun estanpazioa bereziki erakargarria egiten du ekoizpen-bolumen egonkorrak dituzten elektronika fabrikatzaileentzat.
4. Gainazalaren kalitate hobea
Gainazalaren egoera funtsezkoa da osagai elektriko eta mekanikoentzat. Gehiegizko errebak, marradurak, deformazioak edo gainazal latzak muntatzeko arazoak sor ditzakete edo negatiboki eragin dezakete eroankortasunean eta higadura-erresistentzian.
Qiren-ek kontakturik gabeko EDM prozesatzeko eta ispilu-akabera teknologiaren erabilera deskribatzen du aplikazio zorrotzetarako, Ra0.2 μm-tik beherako gainazaleko zimurtasuna prozesatzeko baldintza aplikagarrietan.
Zein material erabil daitezke?
Materialen hautaketa eroankortasunean, indarran, korrosioarekiko erresistentzian, gogortasunean, malgukiaren ezaugarrietan, konformazio-portaeran, funtzionamendu-tenperaturan eta azken aplikazioaren eskakizunetan oinarritu behar da.
| Material Mota | Ezaugarri Tipikoak | Aplikazio potentzialak |
|---|---|---|
| Kobre aleazioak | Eroankortasun elektriko eta konformagarritasun ona | Terminalak, kontaktuak, osagai eroaleak |
| Altzairu herdoilgaitza | Indarra, korrosioarekiko erresistentzia, iraunkortasuna | Karkasa elektronikoak, malgukiak, egitura-osagaiak |
| Titanioa | Indar-pisu erlazio handia eta korrosioarekiko erresistentzia | Osagai elektroniko eta mediko espezializatuak |
| Gogortasun handiko aleazioak | Higadura-erresistentzia eta egonkortasun mekanikoa | Doitasun-osagaiak eta erremintekin lotutako piezak zorrotzak |
Material egokia aukeratzeak trokelaren bizitzan eta ekoizpen kostuan ere eragiten du. Gogortasun edo gogortasun handiko materialek erreminta eta mekanizazio estrategia espezializatuak behar ditzakete, eta ingeniaritza-analisia garrantzitsua da ekoizpen masiboa baino lehen.
Nola fabrikatzen dira zehaztasun estanpazio piezak?
Doitasunezko estanpazio-proiektu fidagarria normalean lehenengo produkzioa baino askoz lehenago hasten da. Osagaien marrazkia, materialaren zehaztapena, tolerantzia-eskakizunak, gainazaleko akabera, urteko bolumena eta aplikazio-ingurunea berrikusi behar dira ingeniaritza fasean.
1. urratsa: produktuaren eta marrazkien analisia
Ingeniariek geometria, perdoiak, materialaren lodiera, konformazio-norabidea, dimentsio kritikoak eta fabrikazio-arrisku potentzialak ebaluatzen dituzte. Diseinuaren azterketa goiztiarrak deformazioak, pitzadurak, gehiegizko errebak edo erreminten mantentze zailak sor ditzaketen ezaugarriak identifikatzen lagun dezake.
2. urratsa: doitasuneko trokelen diseinua
Estanpazio trokelak azken osagaia zein zehaztasunarekin era daitekeen zehazten du. Pieza elektroniko konplexuetarako, EDM mekanizazioa erabil daiteke egitura finak eta doitasun handiko trokelen ezaugarriak sortzeko.
3. urratsa: Materiala prestatzea
Hautatutako metal-zerrendak edo xaflak eskatutako lodiera, propietate mekanikoak eta gainazaleko baldintza bete behar ditu. Materialaren koherentzia bereziki garrantzitsua da tolerantzia oso estuak daudenean.
4. urratsa: estanpazioa eta konformazioa
Ekoizpenean, materiala estanpazio-eragiketa kontrolatuetatik igarotzen da ebaketa, tolestura, puntzonaketa, konformazioa edo ezaugarri progresiboak lortzeko. Prozesu-parametro egonkorrek ekoizpen-lote osoan errepikakortasuna mantentzen laguntzen dute.
5. urratsa: dimentsioa eta gainazalaren ikuskapena
Ikuskapenak dimentsio kritikoak egiaztatzen ditu eta balizko akatsak detektatzen ditu. Qirenek hiru dimentsioko neurketa-ekipoak, ikuskapen optikoko ekipoak eta gogortasun-probak erabiltzen ditu bere kalitate-kontrol-prozesuaren zati gisa. Loteen kalitate-txostenek ekoizpenaren trazabilitatea eta bezeroaren onarpena ere onartzen dituzte.
Non erabiltzen dira?
Zehaztasun elektronikoko estanpazio-osagaiak hainbat industriatan erabiltzen dira, dimentsio txikiak errepikagarritasun handiarekin eta fidagarritasun funtzionalarekin konbina ditzaketelako.
Kontsumo Elektronika
Telefono adimendunek, ordenagailu eramangarriek, gailu eramangarriek eta beste produktu trinkoek barne-espazio mugatuetan zehaztasunez egokitzen diren miniaturazko metalezko osagaiak behar dituzte. Aplikazioek SIM txartelaren titularrak, C motako interfazearen osagaiak, kontaktu-terminalak eta FPCrekin erlazionatutako metalezko egiturak izan ditzakete.
Automobilgintza Elektronika
Kontrol-sistema elektronikoen eta ibilgailu elektrikoen erabilera gero eta handiagoak doitasun-osagai eroale eta mekanikoen eskaria zabaldu du. Aplikazio potentzialak bateriarekin lotutako osagaiak, errele-malgukiak, terminalak, sentsoreen osagaiak eta konexio elektrikoko sistemak dira.
Ekipamendu medikoa
Gailu medikoek dimentsio kontrolatuak eta gainazaleko kalitate fidagarriak dituzten miniaturazko osagaiak behar ditzakete. Zehaztasunez estanpatutako metalezko piezak mikrotresnen osagaietan, gailuen karkasetan eta dimentsio-koherentzia ezinbestekoa den beste muntaketa espezializatuetan erabil daitezke.
Komunikazio Ekipamendua
Komunikazio-gailuak eta dentsitate handiko multzo elektronikoak konektore eta osagai eroale zehatzetan oinarritzen dira. Doitasunezko estanpazioak behin eta berriz muntaian geometria koherentea behar duten kontaktu-egitura trinkoen ekoizpena onartzen du.
Nola hautatu behar dute erosleek zehaztasun estanpazio hornitzaile bat?
Hornitzaile egokia hautatzea ez da soilik unitateko prezioak alderatzea. Zehaztasun-osagai elektronikoetarako, tresneriaren gaitasunak, ikuskapen-sistemak, material esperientziak, ingeniaritza-laguntzak eta ekoizpen-eskalakortasunak eragin handiagoa izan dezakete proiektuaren kostu osoan.
Eskaera egin aurretik, erosleek puntu hauek ebaluatu behar dituzte:
- Dimentsio-gaitasuna:Berretsi hornitzaileak behar diren perdoiak etengabe bete ditzakeen ala ez.
- Tresneriaren esperientzia:Berrikusi hornitzailearen trokelen diseinua, EDM, mantentze- eta optimizazio-gaitasunak.
- Esperientzia materiala:Ziurtatu fabrikatzaileak aukeratutako kobre-aleazioa, altzairu herdoilgaitza, titanioa edo bestelako materiala ulertzen duela.
- Ikuskatzeko gaitasuna:Egiaztatu dimentsio kritikoak CMM, optiko edo bestelako ikuskapen-ekipo egokiak erabiliz neur daitezkeen.
- Produkzioaren eskalagarritasuna:Ziurtatu hornitzailea prototipotik edo probako loteetatik ekoizpen masibo egonkor batera igaro daitekeela.
- Kalitatezko dokumentazioa:Eskatu ikuskapen-txostenak eta argi zehaztutako onarpen-irizpideak.
- Ingeniaritza komunikazioa:Talde tekniko arduratsu batek alferrikako tresnen berrikuspenak eta ekoizpen-atzerapenak murriztu ditzake.
Qiren-ek dio bere estanpazio-eragiketak lote txikiko proba-ekoizpena eta eskala handiagoko fabrikazioa onartzen duela. Bere produkzio-informazioan, gainera, 3.000 metro koadroko instalazio bat, 50 langile baino gehiago eta langileen %15 gutxi gorabehera ordezkatzen duen I+G talde bat nabarmentzen dira. Konpainiak 20 herrialde eta eskualde baino gehiagotara esportatzen ditu.
Maiz egiten diren galderak
Zer dira zehaztasun elektronikoko estanpazio piezak?
Zehaztasun Elektronikoa estanpatzeko piezak zehaztasunez osatutako metalezko osagaiak dira, aplikazio elektroniko eta elektromekanikoetarako doitasun estanpazio prozesuen bidez fabrikatutakoak. Terminalak, kontaktuak, malgukiak, blindaje-osagaiak, euskarri eroaleak eta miniaturazko beste pieza batzuk izan ditzakete.
Zein tolerantzia lor dezake zehaztasun estanpazioak?
Lor daitekeen tolerantzia materialaren, geometriaren, lodieraren, tresnen diseinuaren eta produkzio-baldintzen araberakoa da. Qiren-ek ±0,005 mm-ko dimentsio-perdoien berri ematen du zehaztasun handiko estanpazio-aplikazioetarako. Benetako perdoiak pieza espezifikoen marrazkiarekin konfirmatu behar dira.
Osagai elektroniko konplexuak pertsonalizatu al daitezke?
Bai. Zehaztasun pertsonalizatutako estanpazioa bezeroen marrazkien, 3D ereduen, materialen zehaztapenen, dimentsioen, tolerantziaren, gainazaleko eskakizunen eta ekoizpen-bolumenen inguruan garatu daiteke. EDM-k lagundutako trokelen fabrikazioa bereziki erabilgarria da ohiko tresnekin ekoizteko zailak diren egitura korapilatsuetarako.
Zein industriak erabiltzen dituzte doitasuneko estanpazio elektronikoko osagaiak?
Aplikazio-eremu nagusiak kontsumo-elektronika, automozio-elektronika, ekipamendu medikoa, komunikazio-ekipoak, etxe adimenduneko produktuak eta doitasuneko beste muntaia elektroniko batzuk dira.
Nola eska dezaket aurrekontua?
2D marrazkia edo 3D CAD fitxategia, materialaren informazioa, urteko kantitatea, tolerantzia kritikoak, gainazaleko akabera eskakizunak eta aurreikusitako entrega-egutegia emateak fabrikatzaile bati proiektua ebaluatzen eta aurrekontu zehatzagoa prestatzen lagun diezaioke.
Ondorioa
Gailu elektronikoak txikiagoak eta sofistikatuagoak izaten jarraitzen duten heinean, fabrikazioaren zehaztasuna gero eta garrantzitsuagoa da. Doitasunezko estanpazio elektronikoak koherentzia dimentsionalaren, konformazio konplexuaren gaitasunaren, materialaren malgutasunaren, gainazaleko kalitatearen eta ekoizpen eskalagarriaren konbinazio praktikoa eskaintzen du. EDM-k lagundutako tresneria, estanpazio kontrolatua eta ikuskapen sistematikoarekin, fabrikatzaileek muntaketa elektronikoaren eskakizun zorrotzak betetzen dituzten miniaturazko osagai metalikoak ekoitzi ditzakete.
Qiren-ek doitasun-moldeen ingeniaritza, EDM prozesatzea, estanpazioa eta ikuskapen-gaitasunak konbinatzen ditu osagai elektroniko pertsonalizatuen proiektuei eusteko, tresnen garapenetik ekoizpenera arte. Zehaztasun handiko metalezko osagaiak eskuratzen ari bazara konektoreetarako, automobilgintzako elektronikarako, gailu medikoetarako, komunikazio-ekipoetarako edo beste doitasun-multzo batzuetarako,jarri gurekin harremanetanzure marrazkiak, materialak, tolerantziak, ekoizpen-bolumena eta pertsonalizatutako estanpazio-baldintzak eztabaidatzeko.
